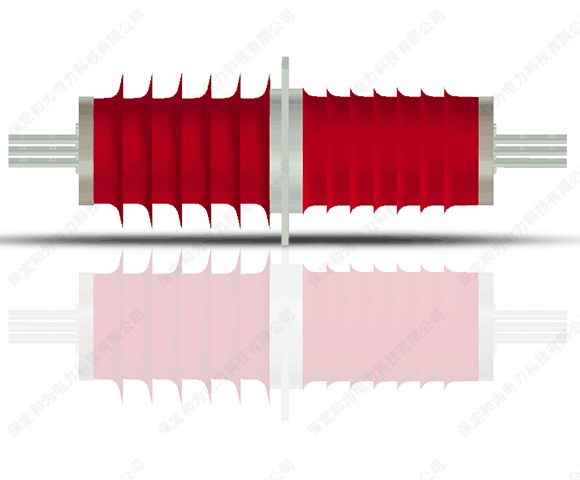

干式复合绝缘穿墙套管

干式复合绝缘穿墙套管

  • 所属分类:干式复合绝缘型穿墙套管

  • 点击次数:
  • 发布日期:2021/06/04
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

产品介绍

该产品由主绝缘、硅橡胶伞裙、导体、中间法兰和端部附件组成。中间法兰正常接地,导体正常通过高压电流。载流体为导电母排。

参考标准

·GB/T 4109-2008《交流电压高于1000V的绝缘套管》

产品型号



使用条件:

·环境温度:-40℃~+40℃

·海拔高度:产品设计按1000m海拔设计,超过1000m时,按GB 311进行修正

·污秽等级:户外IV级/户内Ⅲ级(有特殊要求时需注明)

主要性能指标:

·适用额定电压等级:12kV、24kV

·额定一次电流:≤4000A

·绝缘水平:


设备最高电压Um,kV

额定电压kV 工频耐受电压kV 雷电冲击耐受电压(峰值),kV 热短时耐受电流
湿

12

10

28

28

75

25Ir

24

20

50

50

125

25Ir


运行维护:

免维护

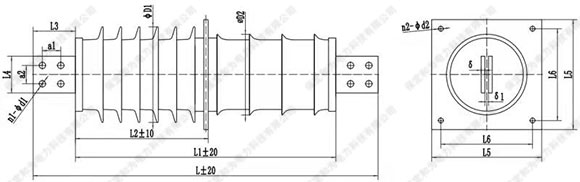

FCG1-12~24kV干式复合绝缘型穿墙套管(单位:mm)
型号总长L芯体长度L1户外长度L2φD1φD2n1-φd1导电排安装法兰
排厚δ排间距δ1伸出长L3排宽L4铜排数量孔距a1孔距a2L5L6n2-φd2
FCG1-24/6308307103602601802-φ146/6040130/2502004-φ14
FCG1-24/12508707103602601804-φ1412/8060130302502004-φ14
FCG1-24/16008707103602601804-φ1410108060230302502004-φ14
FCG1-24/20009107103602602204-φ14101010080240403002504-φ14
FCG1-24/25009107103602602204-φ14101010080240403002504-φ14
FCG1-24/31509507103602602204-φ181010120100250503002504-φ14
FCG1-24/40009507103602602204-φ181010120100350503002504-φ14
备注:此图纸及尺寸同样适用于12kV套管
