110kV干式复合电容电流互感器

110kV干式复合电容电流互感器

  • 所属分类:干式复合电容型电流互感器

  • 点击次数:
  • 发布日期:2021/06/04
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

产品介绍:

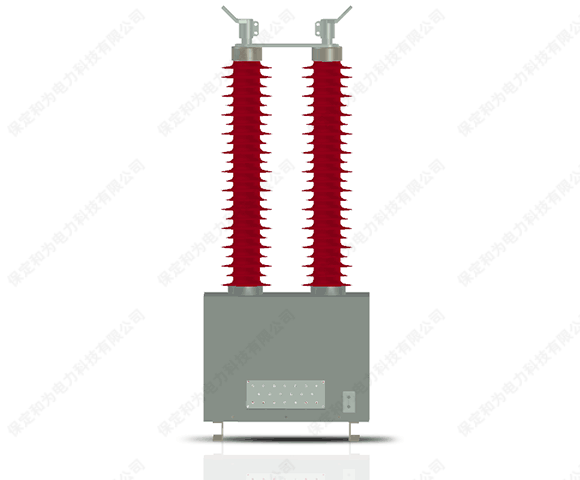

该产品由载流体、电容芯体、外护套、伞裙、二次绕组、底部壳体、端部结构等主要部件组成。底部壳体设有测量抽头,进行局部放电和介质损耗因数测量时将其打开使用,正常运行应可靠接地。

参考标准:

·GB 20840.1-2010《互感器 第1部分:通用技术要求》

·GB 20840.2-2010《互感器 第2部分:电流互感器的补充技术要求》

产品型号:


产品特点:

·干式复合电容型绝缘、不充油、无气无瓷

·抗污秽水平高

·免维护


使用条件:

·环境温度:-50℃~+50℃

·海拔高度:产品设计按1000m海拔设计,超过1000m时,按GB 311进行修正

·污秽等级:IV级(有特殊要求时需注明)

主要性能指标:

·适用额定电压等级:35kV、66kV、110kV、220kV

·额定一次电流:≤8000A

·绝缘水平及电气性能:


设备最高电压Um,kV

额定电压kV

工频耐受电压kV

雷电冲击耐受电压(峰值),kV

截断雷电冲击耐受电压,kV

电压1.2Um/√3下局部放电量,pC

介质损耗因数

额定短时热电流,kA

额定动稳定电流,kA

40.5

35

95

185

220

≤5

≤0.003

50

125

72.5

66

160(140)

350(325)

360(365)

≤5

≤0.003

50

125

126

110

230(185)

550(450)

635(530)

≤5

≤0.003

50

125

252

220

460(395)

1050(950)

1175(1050)

≤5

≤0.003

50

125


·温升:不超过85K

·额定二次电流:5A,1A

·额定容量:≤100VA

·测量绕组准确级:0.5,0.5S,0.2,0.2S

·保护绕组准确级:5P,10P

电气试验:

60s工频耐受、局放测试、介损和电容量、误差试验、伏安特性试验、极性试验、开路电压试验、一次绕组直流电阻测试等。

运行维护:

免维护

注意:

产品运行时,二次侧严禁开路



干式复合电容型电流互感器接线端子尺寸(单位:mm)

额定电流

接线端子

L4

L5

n1-φd1

≤1250

80

40

4-φ14

1500~2000

100

50

4-φ18

2500

125

60

4-φ18

LGB-66~220型电流互感器的安装尺寸图(单位:mm)

型号

总高L

绝缘
   净距L2

外形尺寸W1×H1

底壳尺寸

L3

W2×H2

n2-φd2

LGB-220

2900

1950

1090×500

700

460×360

4-φ22

LGB-110

1840

960

700×430

610

580×200

4-φ14

LGB-66

1440

700

700×430

450

500×320

4-φ14

LGB-35

1140

420

700×430

450

500×320

4-φ14
