详解高压穿墙套管知识

发布日期:2018-07-04 作者: 点击:

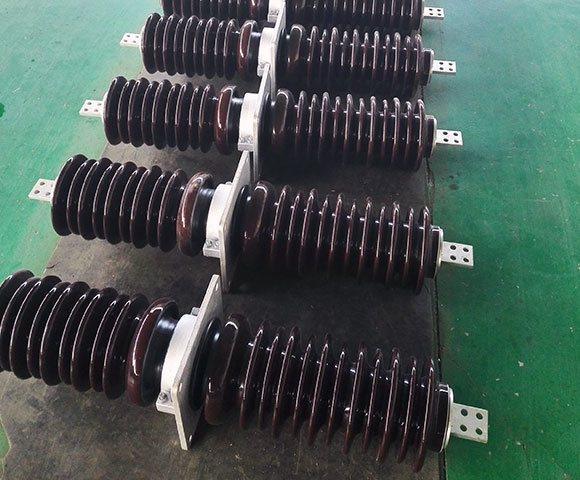

       高压穿墙套管穿墙瓷套管用于电站和变电所配电装置及高压电器,供导线穿过接地隔板、墙壁或电器设备外壳,支持导电部分使之对地或外壳绝缘。

       穿墙套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。

       当铜导体与母线直接相连时,易产生电化腐蚀,接触面温升过高而导致接头烧坏,影响设备寿命,故应采用铜铝过渡接头,但又给现场施工带来麻烦,采用铝导体瓷套管则可解决上述问题。

       户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配)。


       穿墙套管的各项性能符合GB12944.1高压穿墙瓷套管技术条件的规定:

       CWB-10/3150A穿墙套管

       C——户内铜导体穿墙套管;

       CL——户内铝导体穿墙套管;

       CWL——户外-户内铝导体穿墙套管;

       CB——户内圆导杆穿墙瓷套管;

       CWB——户外-户内圆导杆穿墙瓷套管;

       B——抗弯破坏负荷等级,7.5kN。

       CLB——户内铝导体穿墙套管(加强型)

       CWLB——户外-户外铝导体穿墙套管(加强型)

       CW——户外-户内铜导体穿墙套管

       CWWL——户外-户内耐污型铝导体穿墙套管

       CWW——户外-户内耐污型铜导体穿墙套管

       CM——户内母线穿墙套管

       CMW——户外母线穿墙套管

       CMWW——户外-户内耐污型铜导体穿墙套管

       字母后数字为设计顺序号。

       对带导体套管,短横后分数:分子为套管额定电压千伏数;Q表示大爬距;分母为套管额定电流安培数;第二个短横后数字为污秽等级号;第三个短横后字母G表示高原型。

       对母线式套管,字母后第一个短横后数字为额定电压千伏数;第二个短横后数字为套管瓷套内径直径毫米数;第三个短横后数字为污秽等级号。导电排式铝导体穿墙套管

       CL-6/200铝导体穿墙套管; CL-6/400; CL-6/600; CL-10/200; CL-10/400; CL-10/600


       户外-户内铝导体穿墙套管

       CWL-10/200; CWL-10/400; CWL-10/600; CWL-10/1000; CWL-10/1600; CWL-10/2000; CWL-10/3000;

       CWL-20/2000; CWL-20/3000;

       CWL-35/200; CWL-35/400; CWL-35/600; CWL-35/1000; CWL-35/1600;

       CWLB-10/200A CWLB-10/400A; CWLB-10/600A; CWLB-10/1000A;CWLB-10/1250A  CWLB-10/2000A;

       CWLB-10/3000A;

       CWLB-35/200A CWLB-35/400A; CWLB-35/600A; CWLB-35/1000A; CWLB-35/1600A;CWLB-35/2000A  CWLB-20/2000A  CWLB-20/3000A


       导电排式铜导体穿墙套管

       CB-6/200;CB-6/400; CB-6/600; CB-10/200; CB-10/400; CB-10/600; CWC-20/2000; CWC-20/2500; CWC-20/3000


       导电杆式铜导体穿墙套管

       CB-6/1000; CC-6/1000; CB-6/1600; CC-6/1600; CC-6/2000; CB-10/1000; CC-10/1000; CB-10/1600; CC-10/1600; CC-10/2000; CB-35/400; CB-35/600; CB-35/1000; CB-35/1600; CB-35/2000A


       户外-户内铜导体穿墙套管(导电杆式)

       CWB-6~10/400; CWB-6~10/600; CWB-6~10/1000; CWB-6~10/1600; CWC-10/1000; CWC-10/1500; CWC-10/2000; CWB-10/3150A; CWB-35/400; CWB-35/600; CWB-35/1000; CWB-35/1500; CWBQ-35/600


       户外-户内铜导体耐污型穿墙套管(导电排式)型

       CWW-10/630; CWW-10/1000; CWW-10/1600; CWW-10/2000; CWW-10/3000; CWW-10/4000;

       CWW-35/400A;CWW-35/630A; CWW-35/1000A; CWW-35/1600A; CWW-35/2000A;

       CWC-20/1600A; CWC-20/2000A; CWC-20/3150A;

       CWWL-10/1000 CWWL-10/1600;

       CWWL-20/2000A;

       CWWL-35/200; CWWL-35/400; CWWL-35/630; CWWL-35/1000; CWWL-35/1600; CWWL-35/2000。


       母线穿墙套管 :

       M-10-90; CM-10-160;CML-35/630A;  CMWW-20-180; CMWW-20-270; CMW



高压穿墙套管
